暗桿軟密封閘閥

品牌廠家：COLAVAL/可拉伐

產品型號：Z45X

連接方式：法蘭

公稱通徑：DN40-DN600

閥體材質：球墨鑄鐵

壓力溫度：PN10-PN16 0~80℃

結構形式：閘瓣

應用領域：軟密封閘閥Z45X-16P不銹鋼304暗桿彈性座封軟密封法蘭閘閥自來水消防

在線詢價

服務熱線：021-8037092318701880159

產品優點

工藝

球墨鑄鐵精密鑄造工藝而成
體積小

具有體積小，重量輕，性能可靠，配套簡單，流通能力大。
性能穩定

比普通鑄件重量減輕，強度增加，不易斷裂，不易出現漏水現象
密封性強、零泄露

三元乙丙材質的橡膠經過平板硫化技術整體包覆，彈性好不易脫落
操作簡單

采用三道O型密封圈密封設計，減少開和關時的摩擦阻力
專業選型

整體烤漆，能有效防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

產品詳情

暗桿彈性座封閘閥簡述：

暗桿彈性座封閘閥克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷。彈性座封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點，彈性座封閘閥可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。

暗桿彈性座封閘閥產品特點：

1、暗桿彈性座封閘閥平底式閥座，不出現污物堆積，使密封更可靠

2、閥瓣整體包丁腈橡膠,閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境

3、閘閥體積小，重量輕，便于安裝和維修

4、彈性座封閘閥閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。

暗桿彈性座封閘閥主要性能參數：

適用溫度	≤120℃
適用介質	水、油品、蒸汽、酸性介質等
主要零部件	閥體、閥蓋、支架、閥瓣、閥桿、閥座
主要材料	球墨鑄鐵

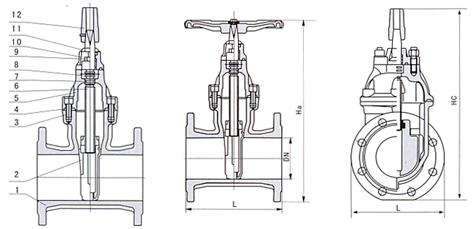

暗桿彈性座封閘閥主要尺寸圖：

暗桿彈性座封閘閥外形尺寸表：

類型	公稱通徑DN(mm)	L	D	D1	b	N-d0	H	Do	重量 weitht
暗桿彈性座封閘閥	40	165	150	110	19	4-Φ19	231	180	10/11
	50	178	165	125	19	4-Φ19	249	180	10/11
	65	190	185	145	19	4-Φ19	274	180	13/14
	80	203	200	160	19	8-Φ19	310	200	23/24
	100	229	220	180	19	8-Φ19	338	200	25/26
	125	254	250	210	19	8-Φ19	406	240	33/35
	150	267	285	240	19	8-Φ23	470	240	42/44
	200	292	340	295	20	8-Φ23/12-Φ23	560	300	76/80
	250	330	395/405	350/355	22	12-Φ23/12-Φ28	642	300	101/116
	300	356	445/460	400/410	24.5	12-Φ23/12-Φ28	740	350	136/156
	350	381	505/520	460/470	24.5/26.5	16-Φ23/16-Φ28	802	450	200/230
	400	406	565/580	515/525	24.5/28	16-Φ28/16-Φ31	907	450	430/495
	450	432	615/640	565/585	25.5/30	20-Φ28/20-Φ31	997	640	450/518
	500	457	670/715	520/650	26.5/31.5	20-Φ28/20-Φ34	1110	640	480/552
	600	508	780/840	725/770	30/36	20-Φ31/20-Φ37	1288	640	530/610

暗桿彈性座封閘閥產品應用：

長期以來市場上使用的一般閘閥，普遍存在漏水，易生銹現象，本企業的暗桿彈性座封閘閥。克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷。軟密封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該彈性座封閘閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點，暗桿彈性座封閘閥可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源等系統。
