日標不銹鋼閘閥產品說明 可拉伐閥門將為講解【Z41W日標不銹鋼閘閥】介紹『Z41W日標不銹鋼閘閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及閘閥產品說明書；為廣大用戶提供品質、高性能、標準、價格系列日標不銹鋼閘閥。
Z41H日標不銹鋼閘閥適用于JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。 通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 驅動方式 手動、傘齒輪傳動及電動。
日標不銹鋼閘閥結構特點 ①產品設計制造符合***外標準要求，密封可靠，性能優良。 ②結構設計緊湊合理，造型美觀。 ③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。 ④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。 ⑤采用***內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。 日標不銹鋼閘閥應用規范| 設計與制造 Design and Manufacture | 結構長度
Face to face/ End to end | 法蘭尺寸
FlangeDimension | 壓力-溫度Pressure Temperature Lating | 試驗-檢驗Inspection and Test | | JIS B2073 B2083 | JIS B2002 | JIS B2212 B2214 | JIS B2073 B2083 | JIS B2003 |
日標不銹鋼閘閥主要零件材料及主要用途| 體蓋瓣 Body Cover Disc | 閥桿
Stem | 密封面
Sealing Face | 墊片（環）
Sealing Shim | 填料 Packing | 工作溫度℃ Working Temperature | 適用介質Suitable Medium | | WCB | 2Cr13 | 13Cr
STL
木體材料
With Body
Material
尼龍
Nylon | 增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08軟鋼
08 Soft Steal
F304
F316
F304L
F316L | 柔性石墨 增強柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE | ≤425 | 水 蒸汽 油品
Water
Steam
Petroleum
Products | | WC1 | 38CrMoAl 25Cr2MoV | ≤425 | | WC6 | ≤540 | | WC9 | ≤570 | | C5 C12 | ≤540 | | CF8 | F304 | ≤200 | 硝酸
醋酸
尿素
Nitric acid
Acetic acid | | CF8M | F316 | | CF3 | F304L | | CF3M | F316L |

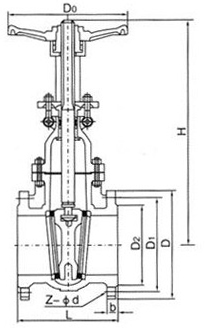

日標不銹鋼閘閥外形結構圖 Z41H-10K日標不銹鋼閘閥主要尺寸和重量| DN（mm） | in | L | D | D1 | D2 | b | n-φd | H | D0 | W(kg) | | 50 | 2 | 178 | 155 | 120 | 100 | 16 | 4-19 | 409 | 200 | 24 | | 65 | 21/2 | 190 | 175 | 140 | 120 | 18 | 4-19 | 535 | 250 | 31 | | 80 | 3 | 203 | 185 | 150 | 130 | 18 | 8-19 | 570 | 250 | 40 | | 100 | 4 | 229 | 210 | 175 | 155 | 18 | 8-19 | 590 | 250 | 55 | | 150 | 6 | 267 | 280 | 240 | 215 | 22 | 8-23 | 630 | 300 | 90 | | 200 | 8 | 292 | 330 | 290 | 265 | 22 | 12-23 | 960 | 350 | 145 | | 250 | 10 | 330 | 400 | 355 | 325 | 24 | 15-25 | 1158 | 400 | 230 | | 300 | 12 | 356 | 450 | 400 | 370 | 24 | 16-25 | 1378 | 450 | 330 | | 350 | 14 | 381 | 490 | 445 | 415 | 26 | 16-25 | 1543 | 500 | 460 | | 400 | 16 | 406 | 560 | 510 | 475 | 28 | 16-27 | 1738 | 600 | 600 | | 450 | 18 | 432 | 620 | 565 | 530 | 30 | 20-27 | 1959 | 600 | 980 | | 500 | 20 | 457 | 675 | 620 | 585 | 30 | 20-27 | 2214 | 680 | 960 |
Z41H-20K日標不銹鋼閘閥主要尺寸和重量| DN（mm） | in | L | D | D1 | D2 | b | n-φd | H | D0 | W(kg) | | 50 | 2 | 216 | 155 | 120 | 100 | 18 | 8-19 | 480 | 200 | 32 | | 65 | 21/2 | 241 | 175 | 140 | 120 | 20 | 8-19 | 510 | 250 | 39 | | 80 | 3 | 283 | 200 | 160 | 135 | 22 | 8-23 | 580 | 280 | 55 | | 100 | 4 | 305 | 225 | 185 | 160 | 24 | 8-23 | 700 | 350 | 80 | | 150 | 6 | 403 | 305 | 260 | 230 | 28 | 12-25 | 940 | 400 | 160 | | 200 | 8 | 419 | 350 | 305 | 275 | 30 | 12-25 | 1190 | 450 | 250 | | 250 | 10 | 457 | 430 | 380 | 345 | 34 | 12-27 | 1390 | 500 | 370 | | 300 | 12 | 502 | 480 | 430 | 395 | 35 | 16-27 | 1600 | 500 | 560 | | 350 | 14 | 762 | 540 | 480 | 440 | 40 | 16-33 | 1750 | 600 | 870 | | 400 | 16 | 838 | 605 | 540 | 495 | 46 | 16-33 | 1900 | 600 | 1150 | | 450 | 18 | 914 | 675 | 605 | 560 | 48 | 20-33 | 2320 | 650 | 1270 |
|
