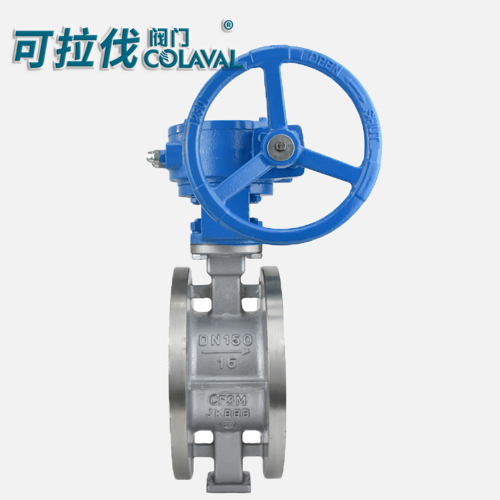

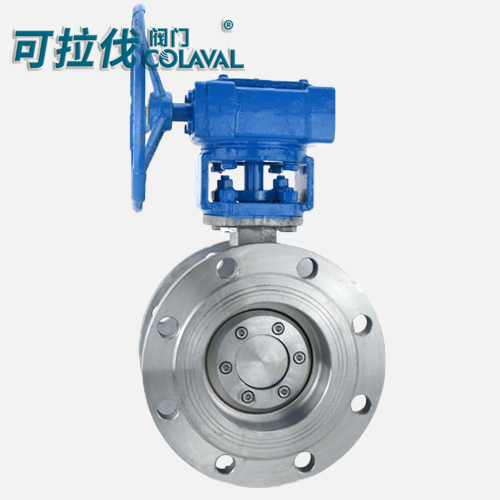

D343W不銹鋼渦輪硬密封法蘭蝶閥簡介：
D343W渦輪三偏心金屬硬密封法蘭蝶閥其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構。由于本采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。三偏心硬密封法蘭蝶閥根據使用介質要求，選擇不同密封面材料，以保證密封面耐磨損、耐沖刷、耐腐蝕、使用壽命長。
三偏心金屬硬密封法蘭蝶閥采用三維偏心斜錐形閥座密封副，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。三偏心硬密封法蘭蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。利用碟板擺動壓緊密封，所以密封面摩擦阻力小，并閉時具有越緊功能，這樣密封性能可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。三偏心金屬硬密封法蘭蝶閥結構特點排除了其它類型蝶閥開過位而不能密封的缺點，且在高溫下能正常使用，克服了其它類型閥門在高溫適用時因熱膨脹而容易泄漏的缺點。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
渦輪金屬硬密封法蘭蝶閥技術參數：
型號：D343H-10K、D343W-16P、D343Y-150LB；
公稱通徑：DN50-DN2500、2"-100"；
適用溫度：-29℃～425℃；
使用壓力：150LB-600LB、1.0-4.0mpa；
傳動形式：蝸桿蝸輪傳動、氣傳動、電傳動；
材質：鑄鋼、不銹鋼、鉻鉬鋼、合金鋼；
適用介質：水、空氣、蒸氣、煤氣、油品、酸、堿、鹽帶有弱腐蝕性介質等；
設計標準：JB/T8527、API609、ASNI B16.34、BS EN593；
結構長度：GB/T12221、GB/T15188.2、ASNI B16.10、DIN3202 F4 F6；
連接法蘭：GB/T9113 JB/T79、ASME B 16.5、ASME B16.47、DIN2543,、DIN2544；
試驗和檢驗：JB/T9092、API598、DIN3230；
渦輪金屬硬密封法蘭蝶閥型號編制說明：
|
D |
3 |
4 |
3 |
H |
-16 |
C | |
閥門類型 |
動作方式 |
連接方式 |
閥門結構 |
密封材料 |
公稱壓力 |
閥體材質 | |
D：蝶閥 |
3：渦輪 |
7：對夾 |
3：三偏心 |
H：硬密封 |
16：1.6MPa |
C：碳鋼 | |
|
無：手柄 |
4：對夾 |
|
F：PTFE |
10：1.0MPa |
P：不銹鋼304 | |
|
|
|
|
|
25：2.5MPa |
R：不銹鋼316 |
渦輪金屬硬密封法蘭蝶閥尺寸圖：
渦輪金屬硬密封法蘭蝶閥特點：
三偏心多層次金屬硬密封蝶閥是一款節能型蝶閥。采用三維偏心原理設計，密封圈采用硬軟兼具的多層次結構。適用于介質溫度≤550℃的冶金、電力、石油、化工及給排水等介質管道上作調節流量的截斷流體，密封性能可靠。
1、三偏心多層次硬密封蝶閥系列產品，流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小，啟閉力矩小，工藝性能好和適用的壓力、溫度范圍廣。
2、采用三偏心斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無磨損，關閉時具有越關越緊，密封性能越可靠，開啟確保密封面完全脫離接觸，確保密封面不損傷。
3、當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。
4、密封面選擇D507Mo和鈷基硬質合金等材料制作，具有耐腐蝕、耐高溫、使用壽命長的特點，克服了高溫使用時熱膨脹閥門易泄漏的缺點。
5、蝶板密封圈采用軟硬層疊式金屬片，它具有彈性密封和軟硬多層次密封兼容的雙重特點，無論在抗腐蝕、耐高溫的情況下，均有良好的密封性。
6、常規高性能蝶閥是雙偏心設計，詳見圖中a、b(即驅動軸偏離法蘭中心線和偏離密封面中心線)而三偏心蝶閥在此基礎上將閥座中心線在與閥體中心線形成一個ß角偏置，使得蝶閥在啟閉過程中，蝶板的密封面在開啟瞬間立即脫離閥座密封面，而在關閉瞬間才會接觸并壓緊密封面。當完全開啟時，兩密封面之間形成一個間隙C，這種設計徹底消除了兩密封面之間的機械磨損和擦傷，并改密封副之間的過盈密封為接觸性密封，使蝶閥的密封性能和使用壽命都得到大大提高。
渦輪金屬硬密封法蘭蝶閥主要零件材質： |
零件名稱 |
材 料 | |
閥 體 |
鑄鋼、不銹鋼、鉻鉬鋼、合金鋼等特殊材料 | |
蝶 板 |
鑄鋼、不銹鋼、鉻鉬鋼、合金鋼等特殊材料 | |
密 封 圈 |
多層次不銹鋼合金、PTFE | |
閥 桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼、17-4PH | |
填 料 |
柔性石墨
|
|
