閘閥明桿和暗桿的區別（明桿閘閥和暗桿閘閥結構圖解）

明桿閘閥也稱為升降桿閘閥，其在啟閉過程中閥桿和閘板一起上下動作。

手輪帶動閥桿螺母轉動，螺母轉動時帶動閥桿上下動作。閥桿是不轉的。閘板側面有凹槽，閥體內壁上有導向凸臺，二者配合，對閘板起到導向限位作用。閘板與閥桿端部T型頭連接。

明桿閘閥開啟時可以看到閥桿逐漸上升，通過閥桿上升幅度可以判斷閘閥開啟程度，并可以通過閥桿位置，判斷閥門是處于開狀態還是關狀態。所以對于重要場合多用明桿閘閥，防止出現問題時發生誤判。

明桿閘閥開啟時閥桿要上升到和閘閥通徑大小數值一樣的高度，對于空間寬敞的地方還好，對于空間狹小的地方就不適合了，可以考慮暗桿閘閥。

常見型號有Z41，Z42，Z43，Z44，Z11；

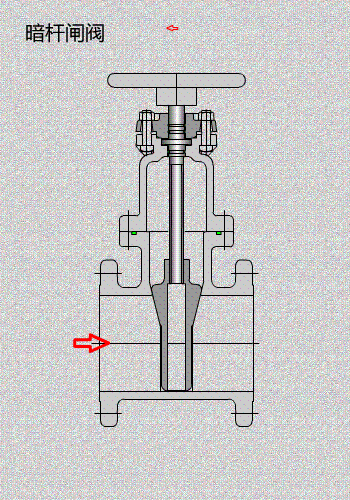

暗桿閘閥也稱為旋轉桿閘閥，其在啟閉過程中閥桿是轉動的。

手輪帶動閥桿轉動，閥桿帶動閘板上下動作，完成開關過程，同樣閘板和閥體間有導向槽配合。對閘板限位和導向。閘板內有內螺紋和閥桿螺紋配合。

暗桿閘閥開啟時，閥桿只是旋轉運動，沒有上下升降的動作。從外觀看不出閘閥的開關狀態，因為其開關過程中外觀沒有任何變化，不像明桿閘閥可以看到閥桿上升和下降過程。所以重要場合會在其外觀裝上閥桿指示器，可以分辨閥門開關狀態。

暗桿閘閥適用于空間有限的場合，因為其開啟時高度沒有變化。管道內介質要潔凈，雜質會造成閥桿和閘板螺紋處卡住，造成開關失靈。閥桿和閘板螺紋受到介質的沖蝕和腐蝕作用，使用壽命沒有明桿閘閥長。

常見型號有Z45，Z46，Z47，Z48，Z15。
